Reduction fitting – HLK-12RE
Produktbeschreibung
Der HAELOK®-THERMO-Fitting, Typ «RE» (Reduktion), wird für eine gerade Verbindung von zwei Fernwärmerohren mit unterschiedlichen Durchmessern benutzt.
Der Fitting besteht aus insgesamt drei fertig montierten Bauteilen; einem Grundkörper und zwei Pressringen. Der Pressfitting kann in Stahl 1.0570 (AISI 1024) verzinkt bestellt werden.
Die Reduktion ist in den Grössen von ø13.5 mm – ø 114.3 mm erhältlich.
HAELOK® Produktcode
HLK – 12RE – 20 – CC
THERMO – Technische Daten
Das System HAELOK®-THERMO ist speziell optimiert auf hohe Auszugskräfte, Temperaturwechsel und für den Einsatz mit Fernwärmerohren. Nach den aktuellen Vorgaben der AGFW FW 449:
- Temperaturbereich bis + 140°C nach AGFW
- Nenndruck 2.5 Mpa nach AGFW
- Rohrdurchmesser von ø20 – ø 114.3 mm
- Technische Nutzungsdauer von mindestens 30 Jahren
- Verwendbar für nahtlose und geschweisste Rohre nach den Normen
– EN ISO 10216-1, 2 und 5
– EN ISO 10217-1, 2 und 7
– EN ISO 1127 / EN 10220 / EN 253
Grundkörper und Pressring aus unlegiertem Stahl 1.0570, galvanisch verzinkt

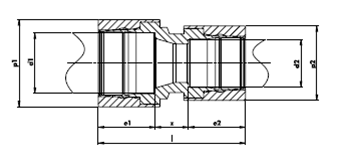

| d1 | d2 | Article No. | p1 | e1 | p2 | 2d | I | z | Weight (g) |
| 3/8″ | 1/4″ | HLK-12RE-17-13-CC | 29 | 25 | 22 | 17 | 45 | 3 | 140 |
| 1/2″ | 3/8″ | HLK-12RE-21-17-CC | 34 | 25 | 29 | 25 | 55 | 5 | 180 |
| 3/4″ | 1/4″ | HLK-12RE-26-17-CC | 39 | 25 | 29 | 17 | 45 | 3 | 190 |
| 3/4″ | 1/2″ | HLK-12RE-26-21-CC | 39 | 25 | 34 | 25 | 58 | 8 | 220 |
| 1″ | 3/4″ | HLK-12RE-33-26-CC | 52 | 42 | 39 | 25 | 75 | 8 | 770 |
| 1″ | 1/2″ | HLK-12RE-33-21-CC | 52 | 42 | 34 | 25 | 75 | 8 | 770 |
| 1 1/4″ | 1″ | HLK-12RE-42-33-CC | 61 | 42 | 52 | 42 | 100 | 16 | 941 |
| 1 1/4″ | 3/4″ | HLK-12RE-42-26-CC | 61 | 42 | 39 | 25 | 75 | 8 | 941 |
| 1 1/4″ | 1/2″ | HLK-12RE-42-21-CC | 61 | 42 | 34 | 25 | 75 | 8 | 941 |
| 1 1/2″ | 1 1/4″ | HLK-12RE-48-42-CC | 68 | 42 | 61 | 42 | 100 | 16 | 1108 |
| 1 1/2″ | 1″ | HLK-12RE-48-33-CC | 68 | 42 | 52 | 42 | 100 | 16 | 1108 |
| 1 1/2″ | 3/4″ | HLK-12RE-48-26-CC | 68 | 42 | 39 | 25 | 75 | 8 | 1108 |
| 2″ | 1 1/2″ | HLK-12RE-60-48-CC | 82 | 42 | 68 | 42 | 100 | 16 | 1444 |
| 2″ | 1 1/4″ | HLK-12RE-60-42-CC | 82 | 42 | 61 | 42 | 100 | 16 | 1444 |
| 2″ | 1″ | HLK-12RE-60-33-CC | 82 | 42 | 52 | 42 | 100 | 16 | 1444 |
