Reduktion Fitting THERMO – HLK-12RE
HAELOK® setzt auf eigene Entwicklung der Fittings und der Werkzeuge und garantieren dem Kunden so die hohe Qualität und Innovation. Alles aus einer Hand.
Das System HAELOK®-THERMO ist speziell optimiert auf hohe Auszugskräfte, Temperaturwechsel und für den Einsatz mit Fernwärmerohren. Nach den aktuellen Vorgaben der AGFW FW 449.

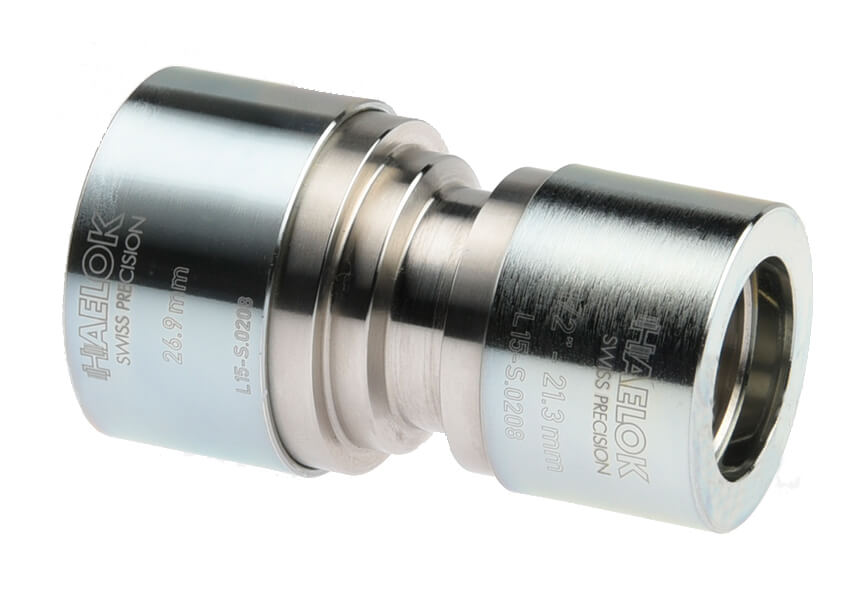

Der HAELOK®-THERMO-Fitting, Typ «RE» (Reduktion), wird für eine gerade Verbindung von zwei Fernwärmerohren mit unterschiedlichen Durchmessern benutzt.
Der Fitting besteht aus insgesamt drei fertig montierten Bauteilen; einem Grundkörper und zwei Pressringen. Der Pressfitting kann in Stahl 1.0570 (AISI 1024) verzinkt bestellt werden.
Die Reduktion ist in den Grössen von ø13.5 mm – ø 114.3 mm erhältlich.
Technische Daten
Material Stahl/Stahl CC
-
Temperaturbereich von -20°C bis + 300°C
-
Betriebsdruck nach AGFW 2.5 MPa und höher
-
Rohrdurchmesser von DN15 – DN100
-
Technische Nutzungsdauer von mindestens 30 Jahren
-
Verwendbar für nahtlose und geschweisste Rohre nach den Normen EN 10216-1, EN 10216-2, EN 10217-1, EN 10217-2, EN 253
-
Konform mit AGFW FW 449 bis DN80
-
Die Eigenschaften des DN100 sind in unserer aktuellen
Leistungserklärung zusammengefasst. -
Detaillierte Angaben nach Grösse siehe Tabelle „TECHNISCHE DETAILS“
